פרופיל מוצר

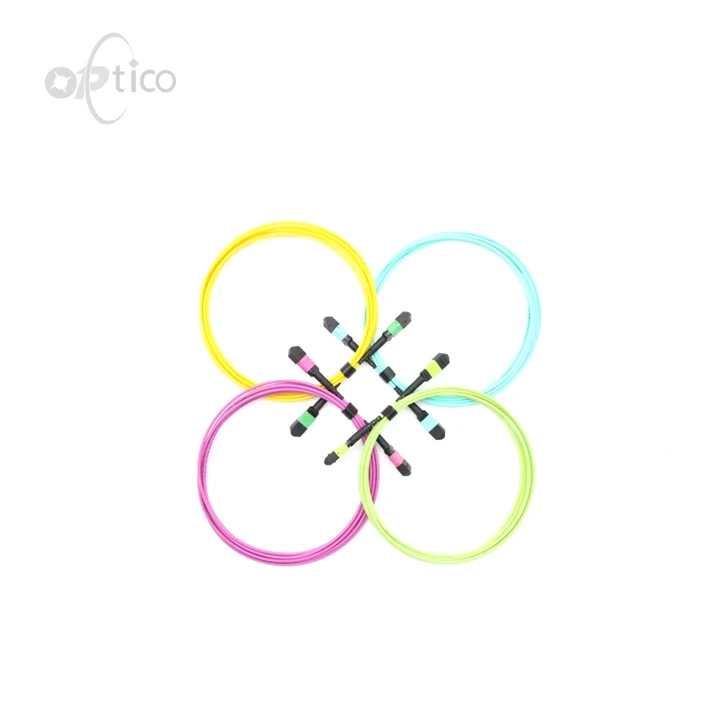

MPO MPO 16F מגשר משמשים לרוב במרכזי נתונים, רשתות טלקומוניקציה וסביבות סיבים אחרות בצפיפות גבוהה.
ל- MPO MPO 16F מגשר יש סיבים מרובים במחבר יחיד, שהוא קומפקטי וגמיש יותר מאשר סוגים אחרים של מיתרי טלאים רגילים, ויכול להשתמש במרחב בצורה יעילה יותר בסביבות מרכז נתונים בצפיפות גבוהה.
מגשר MPO MPO 16F נועד לספק הובלה בצפיפות גבוהה ומהירות גבוהה של 100 גרם QSFP SR4, 200 גרם, 400 גרם, 800 גרם QSFP-DD/OSFP DR8 ו- 800G OSFP XDR8 למרכזי נתונים, המתאימים למרכזי מחשוב ענן.
כל כבלי התיקון של אופטיקו נבדקים בקפדנות לפני שהם עוזבים את המפעל כדי להבטיח כי הפנים הסופיות יהיו ללא רבב, ואובדן ההכנסה ואובדן החזרה עומדים בתקני התקשורת הבינלאומיים.
מפרט מוצר
| תכונות פיזיות | פָּרָמֶטֶר | ||
| ספירת סיבים | 8/12/16/24/32/48 סיבים/מותאמים אישית | ||
| מצב סיבים | SM (OS2)/MM (OM3/OM4/OM5) | ||
| סוג מחבר | ארה"ב Conec MTP נקבה/זכר; MPO נקבה/זכר | ||
| קוטביות | סוג A/B/C. | ||
| מעיל כבלים | PVC/LSZH/OFNP | ||
| צבע ז'קט | צהוב/אקווה/מגנטה/ליים ירוק/מותאם אישית | ||
| קוטר כבלים (מ"מ) | 3 | ||
| רדיוס כיפוף מינימלי | 7.5 | ||
| סיבים ואורך האתחול | ניתן להתאמה אישית | ||
|
|
|||
| תכונות אופטיות | פָּרָמֶטֶר | ||
| אובדן הכניסה (DB) | אובדן סטנדרטי | אובדן נמוך | אובדן נמוך במיוחד |
| פחות או שווה ל 0.7 | SM פחות או שווה ל 0.35, מ"מ פחות או שווה ל 0.5 | פחות או שווה ל 0.25 | |
| אובדן החזרה (DB) | SM גדול יותר או שווה ל 60, מ"מ גדול יותר או שווה ל 20 | ||
| אורך גל (ננומטר) | SM 1310/1550, מ"מ 850/1300 | ||
| חוזק מתיחה (n) | לטווח הארוך | לטווח קצר | |
| 70N | 220N | ||
| טמפרטורת הפעלה (תואר) | -40 ~ +85 | ||
| טמפרטורת אחסון (תואר) | -20 ~ +70 | ||
| תכונות אופטיות | פָּרָמֶטֶר | ||
| אובדן הכניסה (DB) | אובדן סטנדרטי | אובדן נמוך | אובדן נמוך במיוחד |
| פחות או שווה ל 0.7 | פחות או שווה ל 0.35 | פחות או שווה ל 0.25 | |
| אובדן החזרה (DB) | גדול או שווה ל 35 | ||
| אורך גל (ננומטר) | 1310/1550 | ||
| חוזק מתיחה (n) | לטווח הארוך | לטווח קצר | |
| 70N | 220N | ||
| טמפרטורת הפעלה (תואר) | -40 ~ +85 | ||
| טמפרטורת אחסון (תואר) | -20 ~ +70 | ||
תכונות מוצר
קישוריות במהירות גבוההצפיפות גבוהה
ל- MPO MPO 16F Jumper יש תכנון בצפיפות גבוהה, מה שאומר שהוא יכול להתמודד עם מספר גדול של סיבים בחלל קטן. זה לא רק חוסך מקום אלא גם מקטין את זמן ההתקנה ועלויות ההתקנה.
רוחב פס גבוה
מגשר ה- 16F מסוגל לתמוך ביישומי רוחב פס גבוה, כגון 40 גרם ו- 100G Ethernet
עיצוב חיסכון בחלל
מחבר MPO בן 16 סיבים מספק יתרונות מצוינים בצפיפות וחיסכון בחלל בסביבות מרכז הנתונים.
אורכים הניתנים להתאמה אישית
Optico יכול להציע לך מגשרים מותאמים אישית כדי לענות על הצרכים הספציפיים של סביבת מרכז הנתונים שלך.
סיבים איכותיים (Corning/Yofc)
כל פרעות ה- MPO שלנו הן מהקוסאן
תואם ROHS
תאימות IEC 61754-7 מפרט קטע
אמון המותג שלנו נובע מצוות הפקה חזק
יישומים
40 גרם SR4 ו- 12 ליבות MTP/MPO מגשר סיבי תא מטען ישירות
מגשר סיבי סניף MTP/MPO בן 8 ליבות מבין חיבור ישיר מ- 40G SR4 ל- 10G SR
מגשר עמוד השדרה של MTP/MPO 12 ליבות ופאנל מתאם 40 גרם מימוש שדרוג רשת 10 גרם עד 40 גרם
מבחן קפדני של קו הייצור שלנו
מבחן IL/RL
מבחן תלת מימד
מבחן פופלריות
מדריך לרכישה
קוטביות
| 1 | A |
| 2 | B |
| 3 | C |
קוטר הכבל
| 1 | 3.0 מ"מ |
| 2 | 4.0 מ"מ |
| 3 | 4.3 מ"מ |
זכר או נקבה
רישום הפקה
ניתן להתאים אישית את Optico צוות חזק של מהנדסים, רישומי הוראות ייצור, סמלי לוגו, צבעים, מחברים, מספר ליבות ודרישות מיוחדות אחרות.
ברוך הבא ליצור איתנו קשר כדי להתאים אישית את הדרישות המיוחדות שלך.
פתרונות קישוריות
פתרון כבלים תא מטען 10 גרם
1. פתרון כבלים ליבה:
א. ציוד חיבור ליבה:
ב- Core Connect, מתג מצויד ב-10G SFP + 300 M 850NMמודול משדר אופטי לשליחה ולקבל אותות. מודולים אלה מאפשרים מהירויות העברת נתונים של עד 10 ג'יגה -ביט לשנייה, עם מרחק שידור מרבי של 300 מטר, מה שהופך אותם למרכזי נתונים וסביבות רשת גדולות.
ב. שיטת חיבור סיבים:
קישוריות נקבעת באמצעותLC UPC ל- LC UPC דופלקס OM4 Multimode Patch כבל.
ג. ניהול כבלים סיבים:
24F 2 × 12F MPO-6LC קלטת MPO, המכיל 24 מודולי דופלקס LC, מנוצל יחד עם אמארז סיבים בצפיפות גבוהה 1uו הגדרה זו מיטבת את ניהול הסיבים וממזערת את עומס הכבלים.
2. Core לגישה לחיבור:
16F כבל תא המטען הנשי של MPO-MPO OM3אוֹכבל סיבי MPO של 12F MTPניתן להשתמש בכדי ליצור קשר עם חיבור הליבה ולגשת כבלים.
3. גישה פתרון כבלים:
ניתן ליישם את אותה גישת חיבור של הליבה גם על פיתרון הכבלים של Access, מה שמבטיח מדרגיות ועקביות ברחבי הרשת.
תעודות
לִספִירַת הַנוֹצרִים
החייאה
ISO
ROHS
טווחים מלאים של בדיקות אמינות ממעבדת צד ג '
מבחן צימוד
מבחן טיפה
מבחן עמידות
מבחן טמפרטורה ולחות בעלת תוספות גבוהות
מבחן טמפרטורה גבוהה-נמוכה
מבחן אובדן
מבחן בדיקת חתך מיקרו
עמיד למבחן כיפוף חוזר ונשנה
מבחן שריפה אנכי יחיד
מבחן שינוי טמפרטורה
מבחן UV
אחסנה עשירה ומסירה מהירה
7-15 ימים
איך נוכל לעמוד לצידך?
תגובה מהירה תוך 24 שעות
שירות ייעוץ אחד לאחד
תמיכה בצוות טכני מקצועי (RL יכול אפילו להגיע למחברים של 85dB/ כיתה B)
בקרת איכות סופר קפדנית (ניסוי תקע אמיתי 1000 פעמים)
יכולת ייצור ענקית
לעולם אל תשנה מחירים באופן שרירותי
