פרופיל מוצר

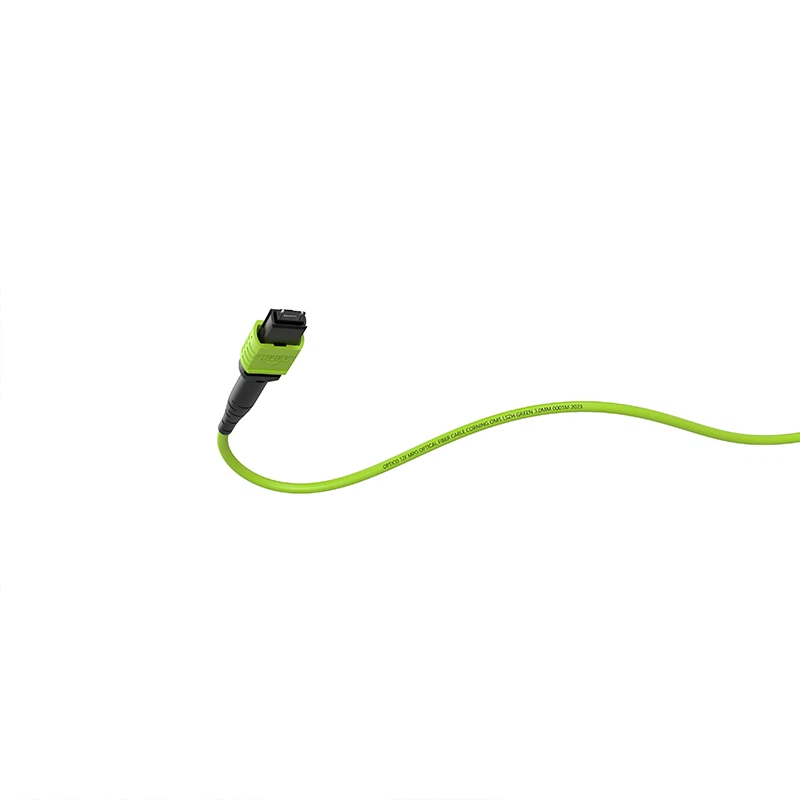

כבל האופטי של MPO LC Fanout כבל אופטיקה 12 ליבות מיועדות לסביבות בצפיפות גבוהה וניתן לחבר אותם למתלים חלוקה, לוחות טלאים, QSFP ו- SFP+ יציאות במתגים. יש לו ז'קט חיצוני מעכב בעירה, מחברי MPO (זכר/נקבה אופציונלי) וששה מחברי דופלקס LC.
כבלים של MPO/MTP Fanout של Optico זמינים עם עיצוב שחרור דחיפה ותפסים כדי לספק חיבורים מהירים ואמינים. ניתן להתאים את אורך האוהד ואת אורך הכבל הכולל לפי בקשתך.
מפרט מוצר
| תכונות פיזיות | פָּרָמֶטֶר |
| ספירת סיבים | 12 סיבים |
| מצב סיבים |
OM5 |
| סוג מחבר | מחבר א: ארה"ב Conec MTP/Optico MPO; |
| מחבר B: LC/SC/FC/ST | |
| קוטביות | סוג A/B/C. |
| מעיל כבלים | PVC/LSZH/OFNP |
| צבע ז'קט | יָרוֹק |
| קוטר כבלים (מ"מ) | 3.0 |
| רדיוס כיפוף מינימלי | 7.5 |
| סיבים ואורך האתחול | ניתן להתאמה אישית |
| תכונות אופטיות | פָּרָמֶטֶר | ||
| אובדן הכניסה (DB) | אובדן סטנדרטי | אובדן נמוך | אובדן נמוך במיוחד |
| פחות או שווה ל 0.5 | פחות או שווה ל 0.35 | פחות או שווה ל 0.25 | |
| אובדן החזרה (DB) | גדול או שווה ל 35 | ||
| אורך גל (ננומטר) | 850/1300 | ||
| חוזק מתיחה (n) | לטווח הארוך | לטווח הקצר | |
| 70 | 220 | ||
| טמפרטורת הפעלה (תואר) | -40 ~ +85 | ||
| טמפרטורת אחסון (תואר) | -20 ~ +70 | ||
תכונות מוצר
כבל הסניף מקל על חיבורים מהירים ומאובטחים בעיצוב שחרור דחיפה עם מנגנון נעילה. עיצוב המאוורר המחוספס עם ז'קט כבלים עגול, הכולל קוטר 3.0 מ"מ, משפר את העמידות והחוסן בתרחישי התקנה מגוונים.
קצה אחד של הכבל מופעל מראש עם מחבר MPO, ואילו הקצה השני מסתעף ומופעל מראש עם 12 מחברי LC. כבל זה שימושי במיוחד לחיבורים בין לוחות תיקון LC ו- MPO או מתגי רשת, ייעול תשתיות רשת והפחתת עומס הכבלים.
כבל מאוורט זה מבטיח אמינות בביצועים. הגודל הקומפקטי של הכבל מקל על הניהול, ומיטב ניצול שטח במרכזי נתונים וארונות רשת.
אפשרויות התאמה אישית זמינות הן באורך המעריץ והן באורך הכבל הכולל, ומאפשרות התאמה לדרישות ספציפיות. כבל MPO LC Fanout, זמין בסיבי OM5 (OS2, OM3, גרסאות סיבים OM4 זמינות לפי בקשה), מבטיח תאימות לארכיטקטורות רשת מגוונות. בחר מתוך מבחר סיבי קורנינג או YOFC, והבטיח איכות וביצועים מעולים.
יישומים

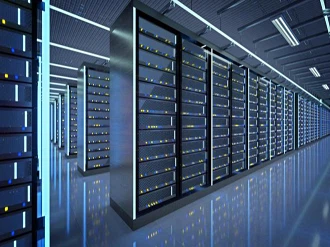

מרכז נתונים בצפיפות גבוהה
רשת עמוד השדרה
חיבור מודול אופטי
פתרונות קישוריות
פתרון כבלים של תא המטען 25 גרם
1. פתרון כבלים ליבה:
א. ציוד חיבור ליבה
צייד במתג בעל ביצועים גבוהים ו25G SFP28 מודול משדר אופטי, קצב העברת הנתונים יכול להגיע ל 25.78 ג'יגה -בייט/שניות.
ב. שיטת חיבור סיבים:
לְנַצֵל12 ליבות כבל סיב אופטי MPO-LCאוֹכבל התיקון MTP 12 ליבותלחיבור ציוד.
ג. ניהול כבלים של סיבים:
לְהִשְׁתַמֵשׁ12 לוח MTP יציאה, וצפיפות גבוהה 1u מתלה הרכבהלאחסן ולארגן כבלים כדי למנוע עומס.
2. ליבה לגישה לחיבור
לִפְנוֹת24F 2 × 12 כבל תא המטען MPO OM3 נקבהאוֹ24F כבל תא המטען הנשי של MPO-MPO OS2לחיבור הליבה והגישה.
3. גישה לפתרון כבלים
זהה לפיתרון כבלים הליבה.
תעודות
לִספִירַת הַנוֹצרִים
החייאה
ISO
ROHS
טווחים מלאים של בדיקות אמינות ממעבדת צד ג '
מבחן צימוד
מבחן טיפה
מבחן עמידות
מבחן טמפרטורה ולחות בעלת טמפרטורה גבוהה
מבחן טמפרטורה גבוהה-נמוכה
מבחן אובדן
מבחן בדיקת חתך מיקרו
עמיד למבחן כיפוף חוזר ונשנה
מבחן שריפה אנכי יחיד
מבחן שינוי טמפרטורה
מבחן UV
משלוח (7-15 ימים)
Optico מציעה מגוון אפשרויות משלוח אמינות, כולל הובלה אווירית, הובלת ים, הובלה קרקעית ומשלוח אקספרס באמצעות ספקים מהימנים כמו FedEx, DHL ו- UPS. בין אם אתה זקוק למהירות, יעילות עלות או גמישות, Optico כיסה אותך. סמוך על אופטיקו כדי להשיג את המוצרים שלך לאן שהם צריכים ללכת, בבטחה ובזמן.
איך נוכל לעמוד לצידך
תגובה מהירה תוך 24 שעות
תגובה מהירה תוך 24 שעות
תמיכה בצוות טכני מקצועי
תמיכה בצוות טכני מקצועי
יכולת ייצור ענקית
לעולם אל תשנה מחיר באופן שרירותי
שאלות נפוצות
ש: מהי תצורת הליבה של הכבל והאם יש חלופות זמינות?
ש: מהו עיצוב שחרור הדחיפה?
ש: מהם היתרונות של עיצוב Fanout עם מעיל כבלים עגול?
