פרופיל מוצר

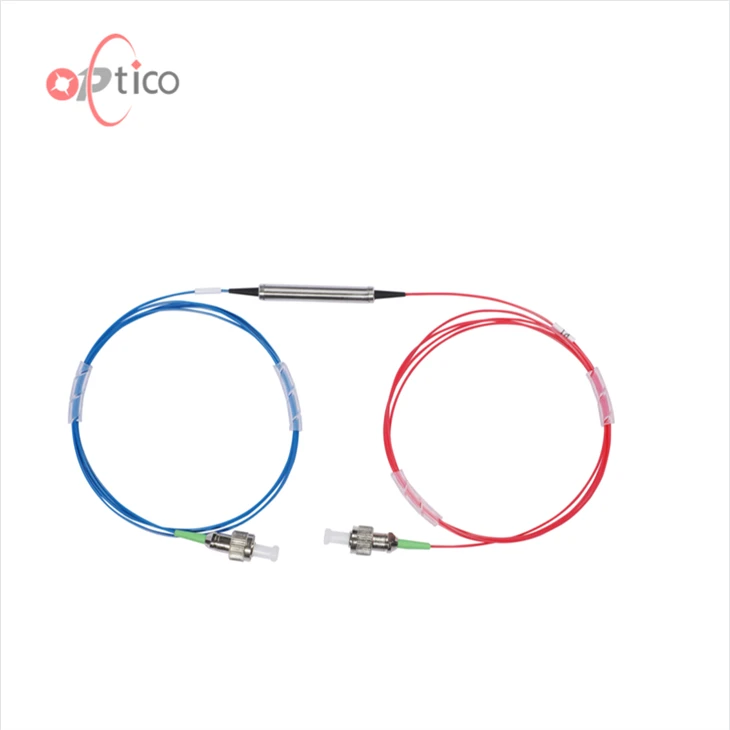

קיטוב 1064 ננומטר שמירה על מבודד הוא מכשיר אופטי בעל ביצועים גבוהים שנועד לשמור על מצב הקיטוב של אות אור תוך מתן בידוד גבוה בין יציאות קלט ליציאה. הוא נמצא בשימוש נרחב במערכות תקשורת סיבים אופטיים, לייזרי סיבים ויישומים אחרים שבהם שימור הקיטוב הוא קריטי.
PM מוצרי סיבים לפי יישומים
גירוסקופים סיבים אופטיים (ערפל)
חיישני סיבים אופטיים ולייזרים
רכיבי טלקום
אַחֵר
תכונות מוצר
אובדן הכנסה נמוך: עם אובדן הכנסה נמוך במיוחד של פחות מ- 1.8dB, קיטוב 1064nm שמירה על מבודד מספק יעילות העברה טובה יותר מאשר מבודדים אחרים. על ידי שימוש במקטף בעל ביצועים גבוהים וסובב פארדיי, המבודד יכול להשיג אובדן תלוי קיטוב (PDL) ולמזער כל אובדן חשמל.
טיפול בחשמל גבוה: עם סיבי הקיטוב המתוכננים במיוחד ומרכיבים אופטיים מותאמים במיוחד, מבודד זה יכול להתמודד עם כוח גבוה עד 10W מבלי לגרום נזק או השפלה לאיכות האות.
בידוד גבוה: קיטוב 1064 ננומטר שמירה על מבודד מציע בידוד מצוין של עד 45dB, המאפשר בקרת קיטוב יעילה, דיכוי של השתקפויות אופטיות לא רצויות ופינוי גב.
מפרט
| פרמטרים | יְחִידָה | ערכים | |||
| שָׁלָב | שלב יחיד | במה כפולה | |||
| צִיוּן | כיתה עמ ' | כיתה א | כיתה עמ ' | כיתה א | |
| אורך גל מרכזי (λc) | נ.מ. | 1064 | |||
| טיפ. בידוד שיא | db | 40 | 38 | 55 | 52 |
| דקה. בידוד ב 23 מעלות | db | 35 | 32 | 45 | 42 |
| טיפ. אובדן הכנסת 23 מעלות | db | 1.5 | 1.6 | 2.4 | 2.6 |
| מקס. אובדן הכנסת ב -5 תואר -50 תואר | db | 1.8 | 2.0 | 3.2 | 3.4 |
| דקה. אובדן החזרה (קלט\/פלט) | db | 55/50 | 55/50 | 55/50 | 55/50 |
| דקה. יחס הכחדה (רק לסוג B) | db | 20 | 18 | 20 | 18 |
| דקה. יחס הכחדה (רק לסוג F) | db | 23 | 23 | 23 | 23 |
| מקס. כוח אופטי (CW) | MW | 300 | |||
| מקס. עומס מתיחה | N | 5 | |||
| סוג סיבים | ראש הממשלה 980 סיבי פנדה | ||||
| טמפרטורת הפעלה | תוֹאַר | -5 to +50 | |||
| טמפרטורת אחסון | תוֹאַר | -40 to +85 | |||
*מעל המפרט מיועד למכשיר ללא מחבר.
*עבור מכשירים עם מחברים, IL יהיה 0. 3DB גבוה יותר, RL יהיה נמוך יותר ב- 5dB ו- ER יהיה נמוך ב- 2dB.
*סיבי ה- PM ומפתח המחבר מיושרים לציר האיטי.
מידות חבילה
הזמנת מידע
אֹרֶך גַל
| 06 | 1064nm |
צִיוּן
| P | ציון פרימיום |
| A | ציון |
שָׁלָב
| S | שלב יחיד |
| D | במה כפולה |
יישור ציר
| F | ציר מהיר חסום |
| B | שני הציר עובדים |
סוג המחבר ביציאה 1 ו -2
| 1 | FC\/UPC |
| 2 | FC\/APC |
| 3 | SC\/UPC |
| 4 | SC\/APC |
| N | אַף לֹא אֶחָד |
| S | לְפַרֵט |
ז'קט סיבים בנמל 1 ו -2
| B | סיבי פנדה של 250um |
| L | 900- סיבי פנדה צינור רופף |
| S | לְפַרֵט |
אורך סיבים
| 0.8 | 0.8m |
| S | לְפַרֵט |
