מודול 100G 8 ערוצים DWDM Mux/Demux
מודולי Mux Demux הפסיביים של DWDM מספקים את היתרונות של מרבב חלוקת גלים צפוף בפתרון פסיבי לחלוטין. הם מתוכננים לשידור ארוכי טווח שבו אורכי גל ארוזים יחדיו על פני טווח פס C של אורכי גל, עד 48 אורכי גל ברשת 100GHz (0.8nm) ו-96 אורכי גל ב-50GHz רשת (0.4 ננומטר). תקן ITU G.694.1 ו-Telcordia GR1221, GR1209, CE, RoHS, FCC תואמים.
OPTICO DWDM Mux Demux הם מודולריים, ניתנים להרחבה ומתאימים באופן מושלם להובלת שירותי PDH, SDH/SONET, ETHERNET דרך WWDM, CWDM ו-DWDM ברשתות קצה וגישה מטרו אופטיות.
מפרט מוצר
| פָּרָמֶטֶר | 4 ערוצים | 8 ערוץ | ערוץ 16 | ||||
| מוקס | Demux | מוקס | Demux | מוקס | Demux | ||
| אורך גל ערוץ (ננומטר) | רשת ITU 100GHz | ||||||
| דיוק אורך גל מרכזי | ±0.5 | ||||||
| מרווח ערוצים (GHz) | 100 | ||||||
| Channel Passband(@-0.5dB bandwidth)(nm) | גדול או שווה ל-0.22 | ||||||
| אובדן הכנסה (dB) | פחות או שווה ל-1.6 | פחות או שווה ל-2.5 | פחות או שווה ל-3.5 | ||||
| אחידות ערוץ (dB) | קטן או שווה ל-0.6 | פחות או שווה ל-1.0 | פחות או שווה ל-1.5 | ||||
| אדוות ערוץ (dB) | 0.3 | 0.3 | 0.3 | ||||
| בידוד (dB) | סָמוּך | N/A | ＞30 | N/A | ＞30 | N/A | ＞30 |
| לא צמוד | N/A | ＞30 | N/A | ＞30 | N/A | ＞40 | |
| אובדן הכנסה רגישות לטמפרטורה (dB/מעלה) | פחות או שווה ל-0.005 | ||||||
| שינוי טמפרטורת אורך גל (ננומטר/מעלה) | ＜0.002 | ||||||
| הפסד תלוי קיטוב (dB) | ＜0.1 | ||||||
| פיזור מצב קיטוב (PS) | ＜0.1 | ||||||
| כיווניות (dB) | ＞50 | ||||||
| הפסד החזר (dB) | ＞45 | ||||||
| מסירת כוח מרבית (mW) | 500 | ||||||
| טמפרטורת פעולה (מעלה) | תואר -5~+75 | ||||||
| טמפרטורת אחסון (מעלה) | תואר -40~+85 | ||||||
| ממד החבילה (מ"מ) | L100xW80xH10(8CH Mdoule) | ||||||
יישומים
מקרה פרויקט

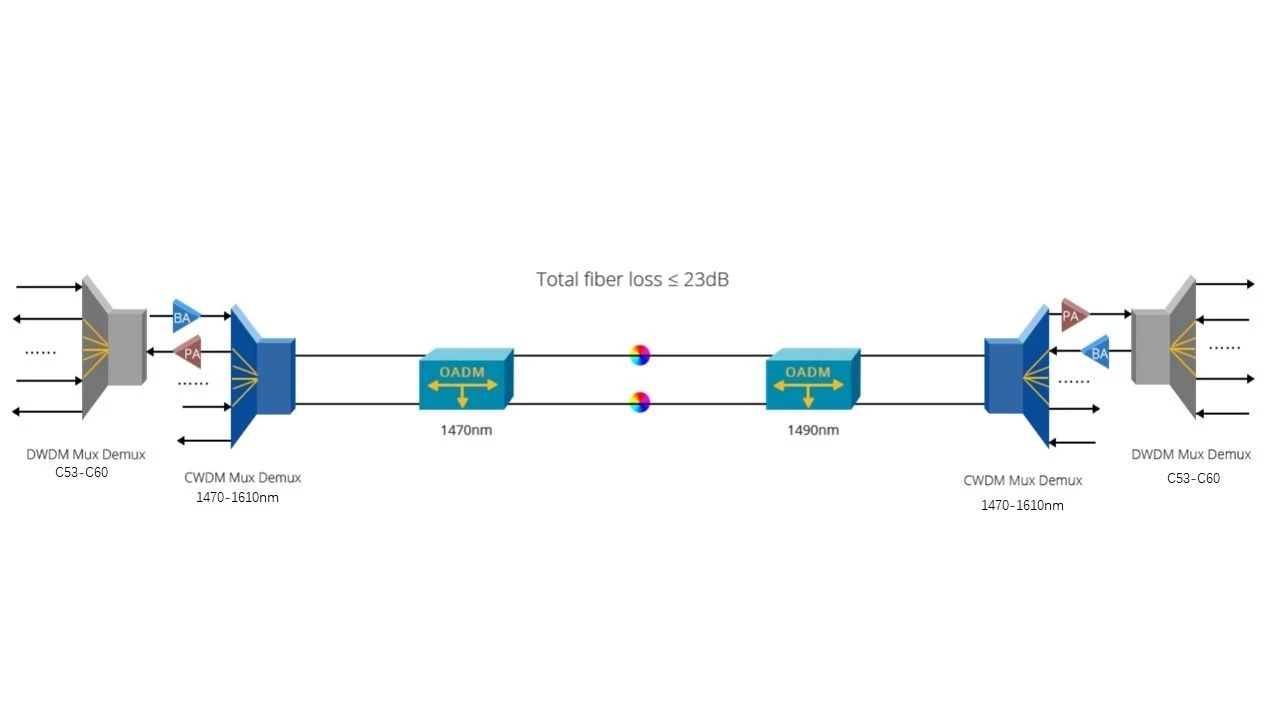

כדי לענות על יישומי הלקוחות, חבר את 8ch C53-C60 DWDM Mux Demux לערוץ 1530nm של 8ch CWDM Mux Demux כדי להשיג את ההיברידית. מגבר Boost נפרס כדי להגביר את הפלט של ערוץ בודד, אשר מייעל את איכות השיורית והאות של הקישור.
שיטות שידור שונות
מערכת שידור דו-כיוונית מסוג WDM סיב יחיד
מערכת שידור דו-כיוונית כפולת סיבים WDM
יתרונות ה-DWDM שלנו
אובדן הכנסה נמוך
בידוד ערוץ גבוה
חסכו משאבי סיבים
דגשים אחרים
• ריבוי של 8 ערוצים על זוג סיבים
• אובדן הכנסה נמוך
• מחברי LC/UPC
• יציאת מוניטור של 1% עבור Tx ו-Rx, מבטיחה פתרון תקלות קל ללא זמן השבתה
• יציאת 1310nm מאפשרת שכבה על רשת קיימת 1310nm מדור קודם כגון 1000Base SFP LX, 10G SFP+ LR, 40G
QSFP+ LR4 ו-100G CFP LR4
• יציאת הרחבה להרחבת קיבולת עתידית
• תואם ל-ITU G.694.1, 100GHz ITU gird, מרווח של 0.8 ננומטר
• טכנולוגיית פילטר סרט דק באיכות גבוהה
• פסיבי, אין צורך בחשמל (MTBF כ-500 שנה)
אמון המותג שלנו מגיע מצוות ייצור חזק

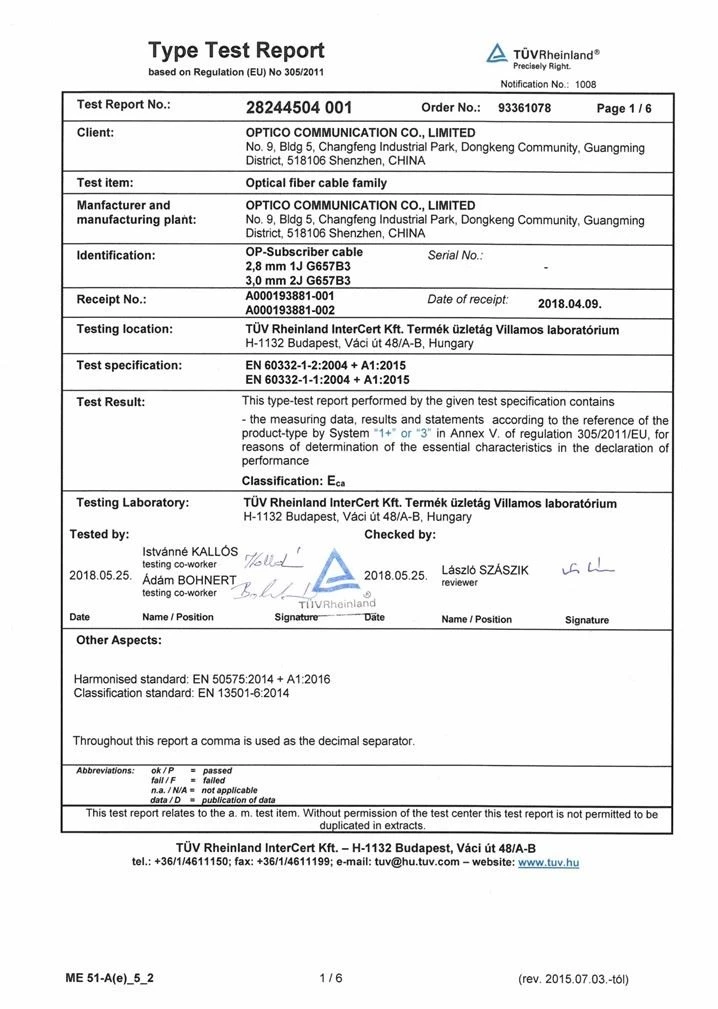

תעודות בינלאומיות

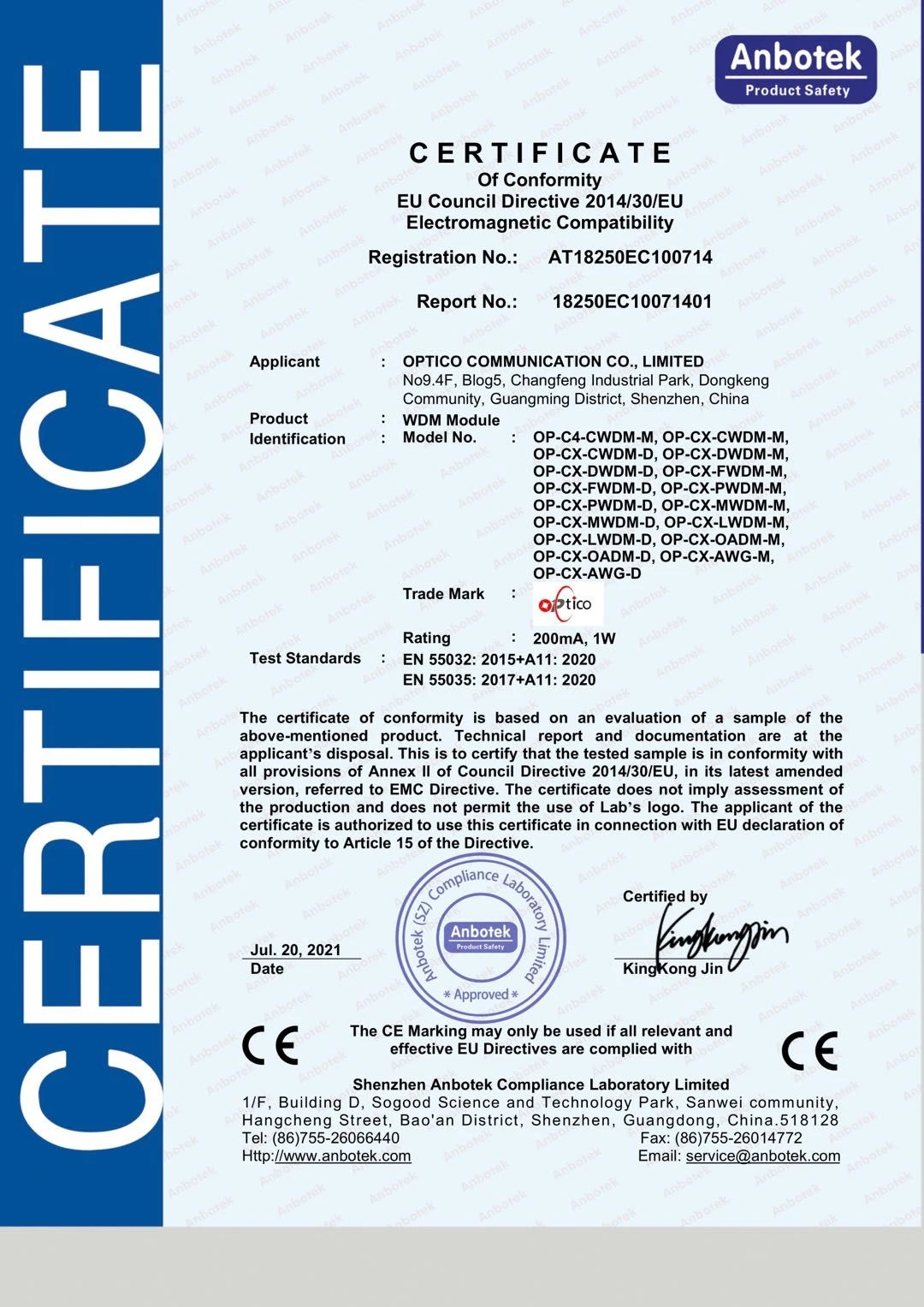

CE-WDM
החייאה

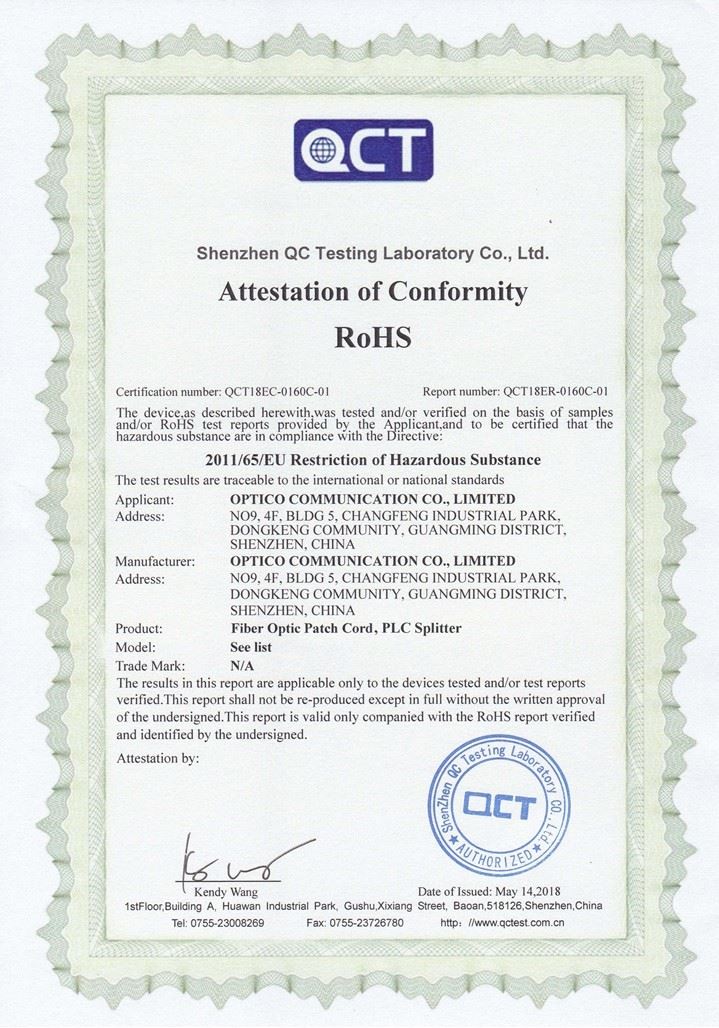

ROHS
חוזק ייצור חזק

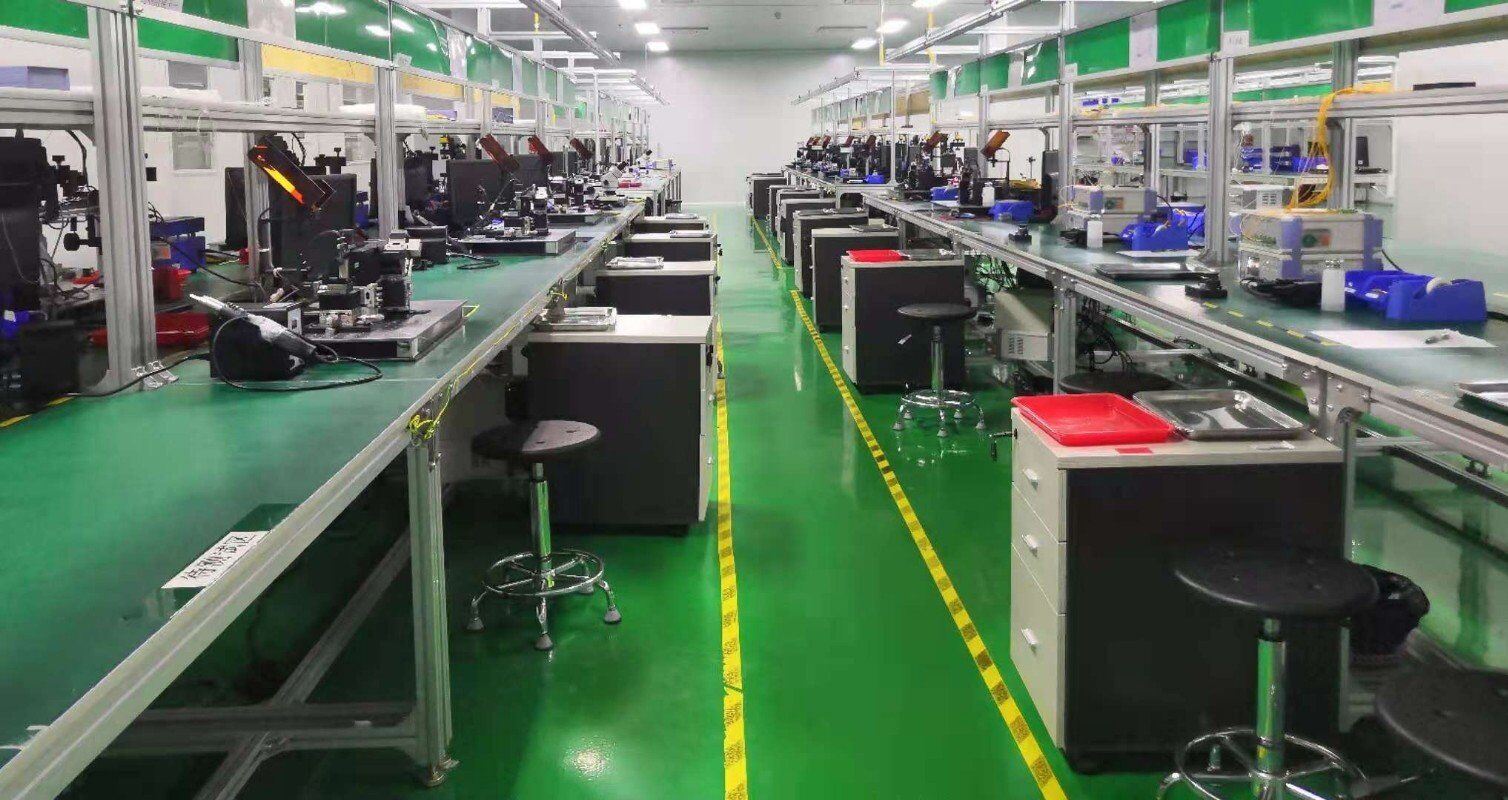

4 קווי ייצור מלאים של WDM

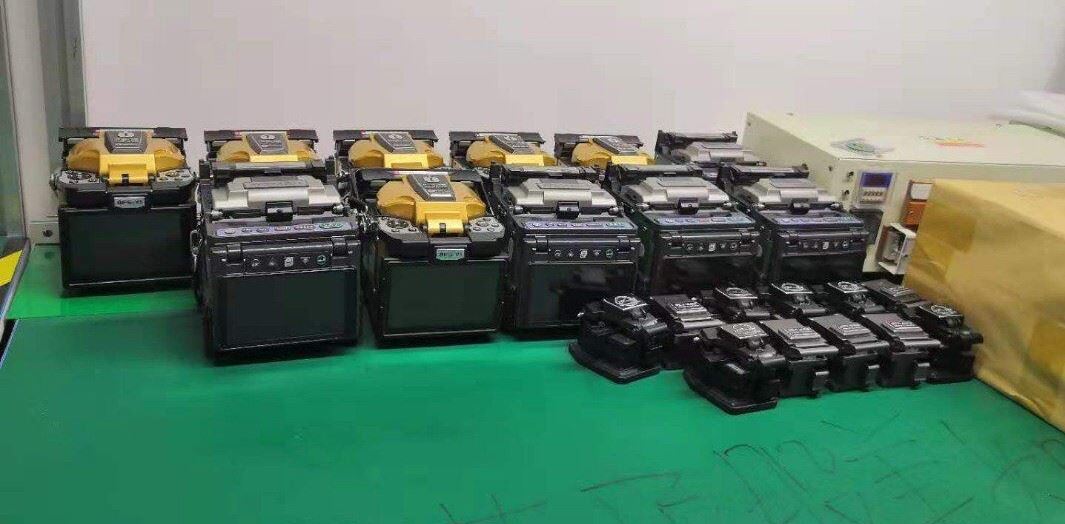

ציוד בדיקה מיובא

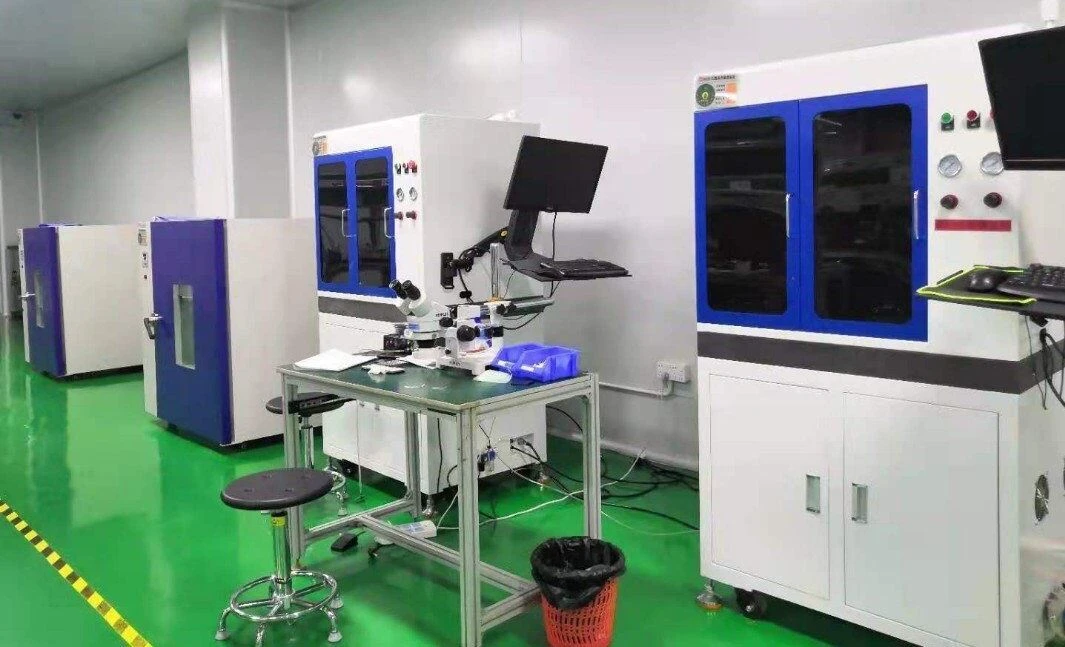

מחזור טמפרטורה גבוהה ונמוכה
איך יכולנו לעמוד לצידך
-
תגובה מהירה תוך 24 שעות
-
שירות אחד לאחד
-
תמיכה בצוות טכני מקצועי
-
לספק את הפתרונות האיכותיים ביותר
-
צוות הפקה חזק
-
תקני בקרת האיכות המחמירים ביותר
-
משלוח מהיר
